合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 兩親性碳點(diǎn)CDS表面活性劑濃度、膠束對(duì)硅酸鹽溶液潤(rùn)滑性能的影響（一）
> 基于表面張力的水質(zhì)檢測(cè)與分析
> 表面張力儀的傳感器是否有保護(hù)裝置？
> 基于藥液表面張力測(cè)定估算蘋果樹最大施藥液量的方法（三）
> 不同配方的水性氟丙樹脂涂料涂膜合成、性能指標(biāo)
> 液滴撞擊固體表面過程中黏度與表面張力系數(shù)變化（一）
> 傳統(tǒng)的表面張力儀的功能簡(jiǎn)介
> 電化學(xué)氧化對(duì)液態(tài)金屬表面張力的影響機(jī)制：表面張力可隨電位變化
> 電場(chǎng)強(qiáng)度大小對(duì)表面張力、液滴鋪展變形運(yùn)動(dòng)的影響
> 單純陰離子-非離子表面活性劑在不同的礦化度下的界面張力
推薦新聞Info
-
> 影響?yīng)M縫間氫鍵流體氣液平衡界面張力的因素有哪些（三）
> 影響?yīng)M縫間氫鍵流體氣液平衡界面張力的因素有哪些（二）
> 影響?yīng)M縫間氫鍵流體氣液平衡界面張力的因素有哪些（一）
> GA、WPI和T80復(fù)合乳液體系的脂肪消化動(dòng)力學(xué)曲線、界面張力變化（四）
> GA、WPI和T80復(fù)合乳液體系的脂肪消化動(dòng)力學(xué)曲線、界面張力變化（三）
> GA、WPI和T80復(fù)合乳液體系的脂肪消化動(dòng)力學(xué)曲線、界面張力變化（二）
> GA、WPI和T80復(fù)合乳液體系的脂肪消化動(dòng)力學(xué)曲線、界面張力變化（一）
> 表面張力實(shí)驗(yàn)、接觸角實(shí)驗(yàn)分析抑塵試劑對(duì)煤的潤(rùn)濕結(jié)果
> Kibron表面張力儀研究燒結(jié)礦聚結(jié)行為
> 基于界面張力和表面張力測(cè)試評(píng)估商用UV油墨對(duì)不同承印紙張的表面浸潤(rùn)性差異（三）

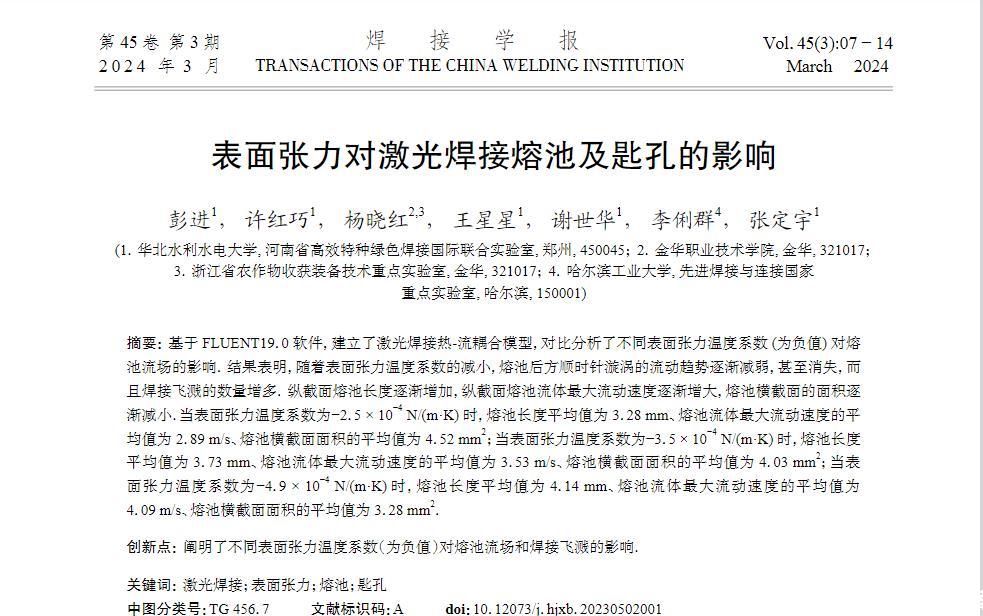

不同表面張力溫度系數(shù)對(duì)激光焊接熔池流場(chǎng)的影響
來源：焊接學(xué)報(bào) 瀏覽 769 次 發(fā)布時(shí)間:2024-08-07

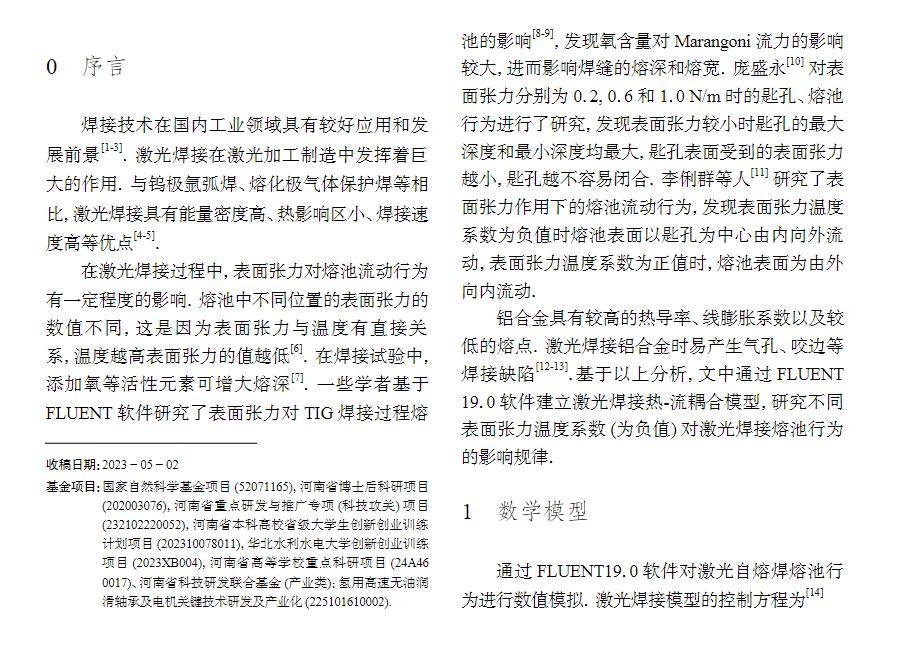

基于FLUENT19.0軟件，建立了激光焊接熱-流耦合模型，對(duì)比分析了不同表面張力溫度系數(shù)(為負(fù)值)對(duì)熔池流場(chǎng)的影響。
結(jié)果表明，隨著表面張力溫度系數(shù)的減小，熔池后方順時(shí)針漩渦的流動(dòng)趨勢(shì)逐漸減弱，甚至消失，而且焊接飛濺的數(shù)量增多.縱截面熔池長(zhǎng)度逐漸增加，縱截面熔池流體最大流動(dòng)速度逐漸增大，熔池橫截面的面積逐漸減小。當(dāng)表面張力溫度系數(shù)為-2.5×10-4N/(m·K)時(shí)，熔池長(zhǎng)度平均值為3.28 mm、熔池流體最大流動(dòng)速度的平均值為2.89 m/s、熔池橫截面面積的平均值為4.52 mm2;當(dāng)表面張力溫度系數(shù)為-3.5×10-4N/(m·K)時(shí)，熔池長(zhǎng)度平均值為3.73 mm、熔池流體最大流動(dòng)速度的平均值為3.53 m/s、熔池橫截面面積的平均值為4.03 mm2;當(dāng)表面張力溫度系數(shù)為-4.9×10-4N/(m·K)時(shí)，熔池長(zhǎng)度平均值為4.14 mm、熔池流體最大流動(dòng)速度的平均值為4.09 m/s、熔池橫截面面積的平均值為3.28 mm2。
