• <abbr id="uoc6q"><source id="uoc6q"></source></abbr>
    <abbr id="uoc6q"></abbr>
  • <dl id="uoc6q"><acronym id="uoc6q"></acronym></dl>

    芬蘭Kibron專注表面張力儀測量技術(shù),快速精準測量動靜態(tài)表面張力

    熱線:021-66110810,56056830,66110819,66110690,13564362870 Email: info@vizai.cn

    合作客戶/


    拜耳公司

    同濟大學

    同濟大學


    聯(lián)合大學

    寶潔公司

    美國保潔

    強生=

    美國強生

    瑞士羅氏

    瑞士羅氏

    當前位置首頁 > 新聞中心

    一種新表面張力改性方法讓全固態(tài)電池性能更優(yōu)

    來源:材料科學與工程 瀏覽 1115 次 發(fā)布時間:2022-06-21

    全固態(tài)鋰電池(ASSB)因其在安全性和能量密度方面的優(yōu)勢,有可能引發(fā)電動汽車的電池革命。各種可能的固體電解質(zhì)的篩選表明,石榴石電解質(zhì)由于其高的離子導(dǎo)電性和優(yōu)異的(電)化學穩(wěn)定性而具有很好的應(yīng)用前景。然而,石榴石電解質(zhì)的一個主要挑戰(zhàn)是與鋰金屬陽極接觸不良,導(dǎo)致極大的界面阻抗和嚴重的鋰枝晶生長。


    來自南京工業(yè)大學等單位的研究人員,提出了一種新穎的表面張力改性方法,通過在熔融Li中加入微量的Si3N4(1wt%)來調(diào)節(jié)Li|石榴石的表面張力,從而形成親密的Li|石榴石界面。Li-Si-N熔體不僅可以將Li|石榴石界面由點對點接觸轉(zhuǎn)變?yōu)檫B續(xù)的面對面接觸,而且可以使Li剝離/沉積過程中的電場分布趨于均勻,從而顯著降低其界面阻抗(25°C時為1Ωcm2),提高其循環(huán)穩(wěn)定性(在0.4 mA cm?2時為1000h)和臨界電流密度(1.8mA cm?2)。具體地說,與LiFePO4陰極配對的全固態(tài)全電池在2C時提供了145mAh g?1的高容量,在1C循環(huán)100次后保持了97%的初始容量。


    論文鏈接:https://doi.org/10.1002/adfm.202101556

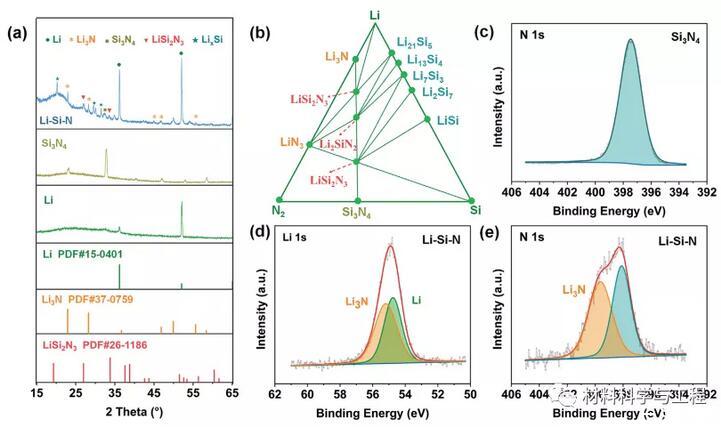

    綜上所述,本文首次提出了用微量納米Si3N4(1wt%)調(diào)節(jié)熔融Li的表面張力來修飾Li|石榴石界面的實驗。從Li-Si-N系相圖出發(fā),結(jié)合XRD和XPS分析,發(fā)現(xiàn)當加熱1wt%Si3N4和Li金屬的混合物時,Li3N、LiSi2N3和LixSi顆粒的形成是一致的,生成的復(fù)合材料稱為Li-Si-N熔體。Li-Si-N熔體通過兩種方式極大地改善了與石榴石的界面接觸:


    1)降低了熔融Li的表面張力,使其易于擴散到石榴石顆粒上,實現(xiàn)了良好的物理接觸;


    2)降低了Li|石榴石的界面形成能,使其具有良好的化學接觸。用1wt%Si3N4降低表面張力起主導(dǎo)作用。

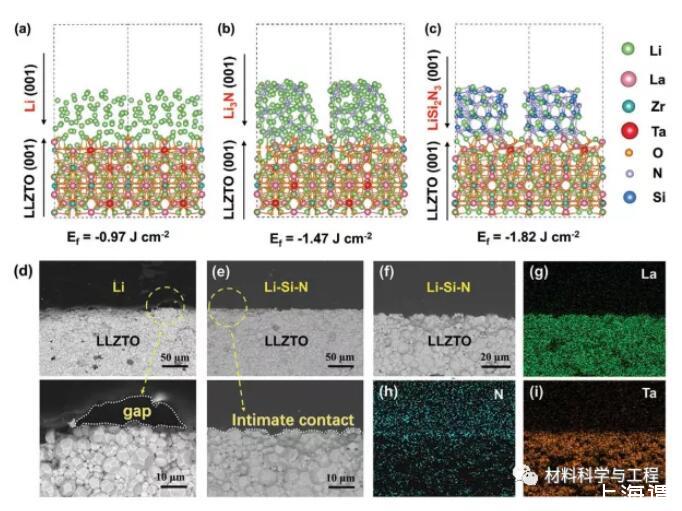

    如預(yù)期的那樣,原始Li熔體和Li-Si-N熔體在LLZTO芯塊上的接觸角分別約為120°和30°。SEM圖像顯示,在熔融Li中引入1wt%Si3N4使Li|LLZTO界面從點對點接觸轉(zhuǎn)變?yōu)橛H密的面對面接觸,使得Li電鍍/剝離過程中的電流分布均勻。密度泛函理論計算表明,熔體Li中的Li3N和LiSi2N3同時降低了Li|LLZTO的界面形成能。結(jié)果表明,改性后的固態(tài)Li/LLZTO界面在25°C下的界面阻抗為1Ωcm2,CCD值為1.8 mA cm?2。在0.4 mA cm?2下連續(xù)充放電1000h后,沒有觀察到枝晶Li滲入電解層。(文:SSC)

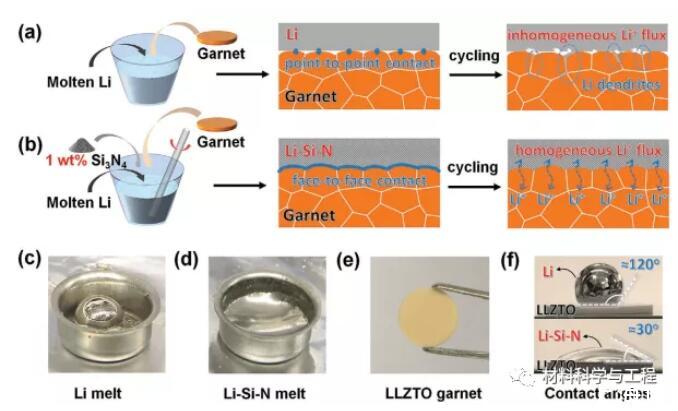

    圖1.示意圖顯示了a)純Li熔體和b)Li-Si-N熔體的制備及其與石榴石顆粒的界面接觸行為。




    圖2.Li-Si-N復(fù)合材料的特性分析。




    圖3.界面形成能的密度泛函計算

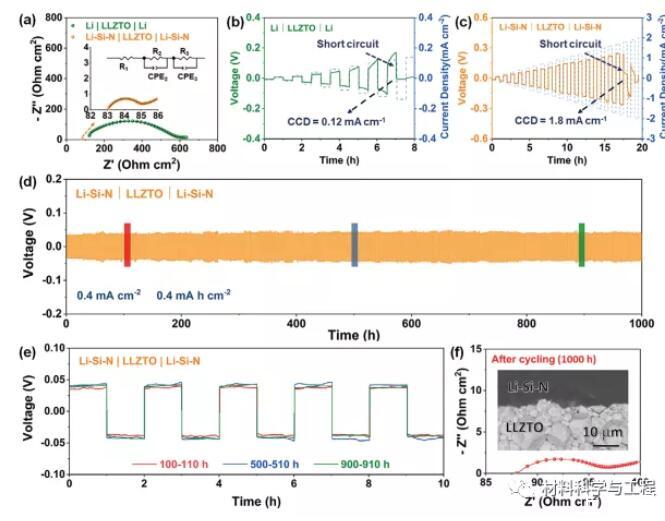

    圖4.a)室溫下Li|LLZTO|Li和Li-Si-N|LLZTO|Li-Si-N電池的交流阻抗譜比較。

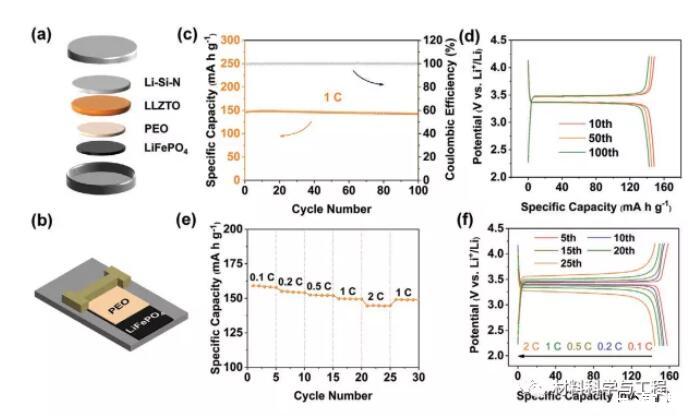

    圖5.a,b)全固態(tài)Li-Si-N|LLZTO|PEO-LiFePO4電池的制備和組裝示意圖。

    .精品久久久麻豆国产精品| 国内精品久久人妻互换| 久久久久久九九99精品| 伊人色综合久久大香| 青草久久精品亚洲综合专区| 亚洲成色999久久网站| 99久久99这里只有免费的精品| 久久不见久久见中文字幕免费| 无码国内精品久久人妻蜜桃| 91精品国产91久久综合| 色综合合久久天天给综看| 噜噜噜色噜噜噜久久| 久久99精品久久| 久久国产精品-国产精品| 国产999精品久久久久久| 久久亚洲国产最新网站| 亚洲天堂久久精品| 久久精品人人爽人人爽快| 久久综合视频网站| 亚洲欧洲中文日韩久久AV乱码| 亚洲欧美日韩综合久久久久| 91理论片午午伦夜理片久久| 久久久国产成人精品| 久久精品国产99国产电影网| 狠狠色综合久久久久尤物| 国产精品亚洲色婷婷99久久精品| 性满足久久久久久久久| 99久久人妻精品免费一区| 久久国产精品电影| 久久综合九色综合97免费下载 | 久久成人18免费网站 | 蜜臀av性久久久久蜜臀aⅴ| 久久综合精品视频| 亚洲香蕉网久久综合影视| 狠狠色丁香久久婷婷综合五月| 亚洲色欲久久久久综合网| 香蕉aa三级久久毛片| 婷婷久久久五月综合色| 婷婷六月久久综合丁香可观看| 国产精品久久久福利| 小说区图片区综合久久88|
